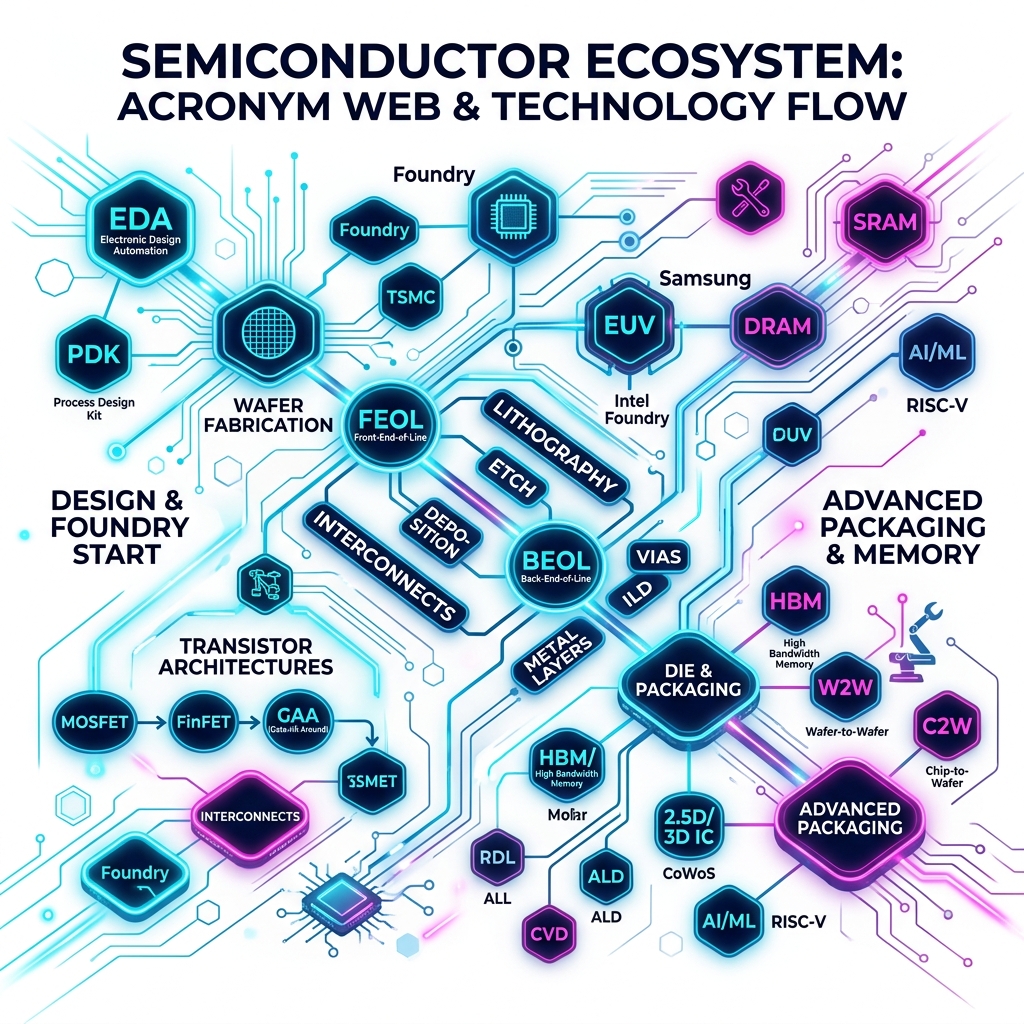

글로벌 반도체 생태계의 핵심 약어 및 기술 계층도
반도체 산업은 고도로 압축된 기술 약어들의 집합체입니다. 본 가이드는 단순한 용어 풀이를 넘어, 실무 엔지니어와 전공자가 반드시 알아야 할 기술적 맥락과 트렌드를 카테고리별로 심층 분석합니다.
1. 설계 및 생태계 (EDA & Design)
| 약어 | Full Name | 핵심 기술 해설 |
|---|---|---|
| EDA | Electronic Design Automation | 소프트웨어를 이용한 회로 설계 자동화. Synopsys, Cadence 등이 주도. |
| PDK | Process Design Kit | 파운드리가 설계사에 제공하는 공정 데이터 세트. 설계와 제조의 연결고리. |
| IP | Intellectual Property | 반도체 내 설계 자산(지적 재산권). 예: ARM의 CPU 코어 설계도. |
2. 제조 공정 (FEOL & BEOL)
- FEOL (Front-End of Line): 트랜지스터 등 개별 소자를 기판에 형성하는 전공정 단계.
- BEOL (Back-End of Line): 소자들을 금속 배선으로 연결하는 후공정 단계.
- GAA (Gate-All-Around): 3nm 이하 초미세 공정에서 전류 누설을 막기 위해 게이트가 채널 4면을 감싸는 차세대 트랜지스터 구조.
3. 차세대 패키징 및 메모리
| HBM | High Bandwidth Memory. DRAM 여러 개를 TSV(관통 전극) 기술로 수직 적층하여 대역폭을 극대화한 AI 가속기용 메모리. |
| WLP | Wafer Level Packaging. 웨이퍼 상태에서 패키징을 진행하여 크기를 줄이고 성능을 높이는 기술. |
| OSAT | Outsourced Semiconductor Assembly and Test. 반도체 패키징 및 테스트를 전문으로 하는 외주 업체. |
엔지니어 팁: 맥락적 이해
약어를 외우는 것보다 중요한 것은 '어떤 공정 단계(Layer)에 속하는가'를 파악하는 것입니다. 예를 들어, EUV는 리소그래피 공정의 수단이며, HBM은 패키징 기술의 결과물이라는 체계를 잡는 것이 실무 지식의 핵심입니다.
