포토마스크(Photomask)*로 탄생하는 과정은 반도체 제조에서 가장 정교한 작업 중 하나입니다.
쉽게 말해, GDS가 '디지털 설계도'라면 포토마스크는 이를 현실의 물건으로 찍어내기 위한 '필름' 혹은 '도장'이라고 이해하시면 됩니다.
🎭 포토마스크(Mask)란 무엇인가?
포토마스크는 아주 깨끗한 쿼츠(Quartz, 유리 소재) 판 위에 크롬(Chrome) 같은 금속으로 회로 패턴을 그려 넣은 것입니다.
빛을 쏘았을 때, 크롬이 있는 부분은 빛이 가려지고, 쿼츠만 있는 투명한 부분은 빛이 통과합니다. 이 원리를 이용해 웨이퍼 위에 아주 미세한 그림자(회로)를 투영하는 것이죠.
🏗️ GDS에서 마스크까지: 5단계 제작 공정
GDS 파일이 전달(Tape-out)된 후, 마스크 숍(Mask Shop)에서 일어나는 일들입니다.
1. MDP (Mask Data Preparation)
GDS 파일은 사람이 보기 편하게 되어 있습니다. 이를 마스크를 그리는 기계(EBW)가 이해할 수 있는 언어로 변환해야 합니다. 이 과정에서 OPC(Optical Proximity Correction)라는 핵심 기술이 들어갑니다. * OPC란? 빛의 회절 현상 때문에 마스크에 사각형을 그리면 웨이퍼에는 둥글게 찍힙니다. 이를 방지하기 위해 마스크 도면을 미리 찌그러뜨리거나 덧붙여서 보정하는 작업입니다.
2. 블랭크 마스크 (Blank Mask) 준비
아직 아무것도 그려지지 않은 깨끗한 마스크 판을 준비합니다. 투명한 쿼츠 판 위에 얇은 크롬층과 빛에 반응하는 감광액(PR)이 코팅되어 있습니다.
3. 노광 (Writing / Exposure)
이제 드디어 그림을 그립니다! 여기서는 웨이퍼 공정처럼 빛(UV)을 쓰는 게 아니라, 훨씬 정밀한 전자빔(Electron Beam)을 쏘는 E-beam Writer 장비를 주로 사용합니다. * 전자빔이 GDS 도면대로 감광액 위에 회로를 한 땀 한 땀 그려나갑니다. (이게 시간이 꽤 걸리고 마스크가 비싼 이유입니다.)
4. 현상 및 식각 (Develop & Etch)
전자빔이 닿은 부분의 감광액을 씻어내고(Develop), 드러난 크롬층을 깎아냅니다(Etch). 남은 감광액까지 제거하면, 투명한 유리 판 위에 금속 회로 패턴만 남게 됩니다.
5. 검사 및 수리 (Inspection & Repair)
머리카락 수천 분의 일 크기의 먼지만 있어도 불량입니다. 레이저나 전자현미경으로 도면과 똑같이 만들어졌는지 검사합니다. * 결함 발견 시: 남아야 할 금속이 떨어졌다면 레이저로 증착해 붙이고, 깎여야 할 곳이 남았다면 깎아내는 정밀 수리 과정을 거칩니다.

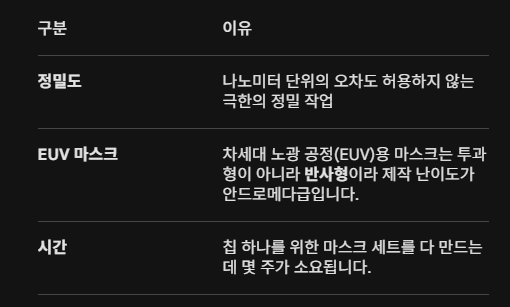

💎 마스크가 왜 그렇게 비싼가요?
최첨단 공정(예: 3nm, 5nm)으로 갈수록 마스크 한 세트(약 50~80장) 가격은 수십 억 원에서 백억 원을 호가하기도 합니다.
👨🏫 엔지니어의 핵심 요약
"GDS는 셰프의 레시피고, 마스크는 그 레시피대로 음식을 찍어낼 틀입니다. 틀이 완벽해야 맛있는 반도체가 나오겠죠?"
마스크 공정은 파운드리 회사의 핵심 기밀이기도 합니다. 여기까지 이해하셨다면 여러분은 이미 반도체 공정의 50%를 이해하신 거나 다름없습니다!
