첨단 패키징, AI 광통신, 그리고 디스플레이 혁신: 반도체 산업의 기술 전환과 시장 선점 전략

J-Hub AI 분석

[Summary: 핵심 요약]

본 보고서는 한미반도체의 차세대 고대역폭메모리(HBM) 패키징 기술 전략, 삼성디스플레이의 프리미엄 QD-OLED 디스플레이 시장 주도권 강화, 그리고 RF머트리얼즈의 AI 데이터센터향 광통신 부품 사업 확장이라는 세 가지 핵심 동향을 분석합니다. 한미반도체는 2세대 하이브리드 본더 프로토타입 출시와 더불어 '와이드 TC 본더'를 통해 단기적 시장 수요와 장기적 기술 혁신을 동시에 공략하며 HBM 패키징 시장에서의 리더십을 공고히 하고 있습니다. 삼성디스플레이는 QD-OLED 패널의 누적 출하량 500만 대 돌파를 통해 프리미엄 모니터 시장에서 독보적인 기술력과 시장 점유율을 입증하며, V-스트라이프 픽셀 구조 및 퀀텀블랙 필름과 같은 지속적인 기술 고도화를 통해 시장 변화를 주도하고 있습니다. 마지막으로 RF머트리얼즈는 AI 데이터센터 확산에 따른 고속·대용량 광통신 수요 증가에 대응하기 위해 펌프레이저 패키지 생산 설비 투자를 단행하며, 화합물 반도체 패키지 기술력을 바탕으로 AI 광통신 핵심 부품 시장을 선점하려는 전략을 추진합니다. 이 세 가지 동향은 반도체 산업이 고성능, 고용량, 고효율을 지향하는 기술 전환의 시점에 있음을 명확히 보여주며, 각 기업은 차세대 기술 표준을 선점하기 위한 전략적 행보를 가속화하고 있습니다.

[Technical Deep Dive: 기술적 세부 분석]

1. 한미반도체의 HBM 패키징 기술 고도화 전략

한미반도체는 HBM 생산의 핵심 공정인 본딩 기술에서 '투트랙' 전략을 구사하고 있습니다. 첫째, 기존 열압착(TC) 본더 시장에서의 우위를 유지하기 위해 HBM 다이 면적을 넓힌 '와이드 TC 본더'를 올해 하반기 출시할 계획입니다. 이 장비는 실리콘관통전극(TSV) 및 입출력 인터페이스(I/O) 수를 안정적으로 늘려 메모리 용량과 대역폭을 확장하는 데 기여합니다. 이는 국제반도체표준협의기구(JEDEC)의 HBM 패키지 두께 기준 완화 검토에 따른 시장의 일시적인 TC 본더 수요 증가에 선제적으로 대응하는 전략입니다.

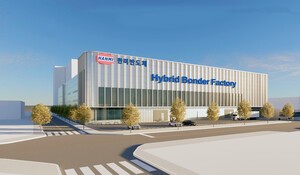

둘째, 차세대 패키징 기술인 하이브리드 본딩 시장을 선점하기 위해 2세대 하이브리드 본더 프로토타입을 연내 선보일 예정입니다. 하이브리드 본딩은 기존 솔더 범프(Solder Bump) 대신 칩과 웨이퍼의 구리(Cu) 배선을 직접 접합하는 기술로, 패키지 두께를 얇게 유지하면서 방열 성능과 데이터 전송 속도를 대폭 향상시킵니다. 이는 향후 20단 이상의 초고적층 HBM 생산에 필수적인 공정으로, 나노미터(nm) 단위의 정밀도와 공정 안정성, 수율이 핵심 기술 지표입니다. 한미반도체는 2020년 1세대 장비를 선보인 경험을 바탕으로 2세대 장비에서 이러한 성능 지표를 한층 끌어올렸으며, 플라즈마, 클리닝, 증착 기술 부문에서 국내외 반도체 장비 기업들과 협력하여 기술 완성도를 높이고 있습니다. 또한, 내년 상반기 가동을 목표로 건설 중인 '클래스 100(Class 100)' 수준의 최고급 클린룸 전용 팩토리는 초정밀 하이브리드 본딩 공정의 안정적인 양산 기반을 제공할 것입니다.

2. 삼성디스플레이의 QD-OLED 기반 프리미엄 디스플레이 혁신

삼성디스플레이의 모니터용 QD-OLED는 2021년 말 양산 개시 이후 4년여 만에 누적 출하량 500만 대를 돌파하며 프리미엄 모니터 시장의 기술 전환을 선도하고 있습니다. QD-OLED는 나노미터 크기의 반도체 입자인 퀀텀닷(QD)을 활용하여 블루 OLED에서 나온 빛이 QD 발광층을 거쳐 색을 변환하는 독자적인 구조를 가집니다. 이는 기존 대형 OLED가 사용하는 별도의 컬러 필터 방식과 차별화되며, 이를 통해 색 정확도, 컬러 볼륨, 컬러 휘도를 극대화하고 넓은 시야각과 뛰어난 응답속도를 제공합니다.

최근에는 문자 가독성을 대폭 향상시킨 'V-스트라이프(Vertical-Stripe)' 픽셀 구조를 적용한 34형 360Hz QD-OLED를 공급하며 기술적 우위를 강화하고 있습니다. 또한, 저반사·고강도 필름인 '퀀텀 블랙(QuantumBlack™)'을 개발하여 빛 반사를 20% 감소시키고 패널 경도를 3H까지 향상시켜 사용자 경험을 개선하고 제품 신뢰성을 높였습니다. 이러한 기술 혁신은 삼성디스플레이가 지난해 모니터용 자발광 디스플레이 분야에서 출하량 기준 75%의 점유율을 기록하고, 프리미엄 모니터 시장 내 자발광 패널 비중이 2024년 22%에서 2025년 41%로 확대될 것이라는 전망을 뒷받침합니다.

3. RF머트리얼즈의 AI 데이터센터향 광통신 부품 사업 확장

RF머트리얼즈는 인공지능(AI) 산업의 급성장과 함께 초고속·대용량 데이터 전송 수요가 폭발적으로 증가함에 따라, 광통신 핵심 부품인 '펌프레이저 패키지(Pump Laser Package)' 시장에서의 경쟁력 강화를 목표로 280억 원 규모의 유상증자를 추진합니다. 조달된 자금은 AI 데이터센터용 펌프레이저 패키지와 CPO(Co-Packaged Optics)용 펌프레이저 패키지 분야의 설비 투자 및 운영 자금으로 활용될 예정입니다.

펌프레이저 패키지는 광통신 시스템의 광신호 증폭에 필수적인 고출력·고신뢰성 레이저 다이오드 모듈로, AI 데이터센터 내부 및 데이터센터 간 통신망의 병목 현상을 해소하는 데 중요한 역할을 합니다. RF머트리얼즈는 화합물 반도체 패키지 분야에서 축적된 기술력과 양산 경험을 바탕으로, 고도의 정밀도와 안정성이 요구되는 펌프레이저 패키지 시장에서 선도적인 위치를 확보하려 합니다. CPO 기술의 도입은 광통신 부품이 중앙처리장치(CPU)나 그래픽처리장치(GPU)와 같은 고성능 로직 칩에 물리적으로 더욱 가깝게 통합되는 추세로, 이는 패키징 기술의 복잡성과 중요성을 한층 높일 것입니다. 이번 투자는 RF머트리얼즈가 AI 및 광통신 시장의 중장기 성장을 선점하고 글로벌 핵심 부품 기업으로 도약하기 위한 전략적 기반을 마련하는 데 기여할 것입니다.

[Market & Industry Impact: 산업 영향도]

  • HBM 및 첨단 패키징 시장의 재편 가속화: 한미반도체의 '투트랙' 전략은 HBM 시장의 기술적 과도기를 반영합니다. JEDEC의 HBM 패키지 두께 기준 완화는 TC 본더의 수명을 일시적으로 연장하지만, 하이브리드 본딩은 20단 이상 초고적층 HBM의 궁극적인 솔루션으로 자리매김할 것입니다. 이는 패키징 장비 기업들에게 기술 전환에 대한 명확한 신호를 주며, 고도의 정밀도와 신뢰성을 요구하는 차세대 본딩 기술 경쟁을 심화시킬 것입니다. 장기적으로는 하이브리드 본딩 기술의 성숙도와 양산 효율이 HBM 공급망의 핵심 변수가 될 것입니다.

  • 프리미엄 디스플레이 시장의 자발광 전환 가속화: 삼성디스플레이의 QD-OLED 성장은 프리미엄 모니터 시장이 LCD 기반에서 자발광 디스플레이로 빠르게 전환되고 있음을 보여줍니다. 독보적인 화질과 기술 혁신은 소비자의 시각 경험에 대한 기대를 높이며, 이는 게임, 콘텐츠 제작 등 고성능 디스플레이가 필수적인 분야에서의 수요를 더욱 견인할 것입니다. 경쟁사들의 자발광 디스플레이 시장 진입을 촉진하여 기술 경쟁을 가속화하고, OLED 및 QD 기술의 지속적인 발전을 유도할 것으로 예상됩니다.

  • AI 인프라 확장 및 광통신 부품의 전략적 중요성 증대: AI 데이터센터의 확산은 반도체 산업 전반에 걸쳐 고성능 컴퓨팅 및 초고속 데이터 전송 기술의 수요를 폭증시키고 있습니다. 특히, RF머트리얼즈의 펌프레이저 패키지 투자는 광통신 부품이 AI 인프라 구축에 있어 단순한 보조 부품이 아닌, 핵심적인 전략 부품으로 부상하고 있음을 시사합니다. CPO 기술의 도입은 광통신과 로직 반도체의 물리적 통합을 더욱 진전시켜, 패키징 기술 및 소재 분야의 새로운 혁신을 요구할 것입니다. 이는 화합물 반도체 및 광학 기술을 보유한 기업들에게 새로운 성장 기회를 제공하며, AI 시대의 데이터 처리 병목 현상 해결에 필수적인 역할을 수행할 것입니다.

[Engineering Perspective: 엔지니어링 인사이트]

  1. 초정밀 본딩 및 접합 기술의 한계 돌파: 하이브리드 본딩은 구리-구리 직접 접합을 통해 나노미터 수준의 정렬 및 접합 정밀도를 요구합니다. 이는 본딩 장비의 기계적, 광학적 정밀도뿐만 아니라, 접합면의 미세 오염 제어 및 표면 활성화 기술(플라즈마, 클리닝, 증착)의 극대화를 필요로 합니다. 엔지니어는 계면 특성 분석, 잔류 응력 최소화, 이종 소재 간의 접합 신뢰성 확보 등 다학제적인 접근을 통해 공정 수율과 신뢰성을 확보해야 합니다. 클래스 100 수준의 클린룸은 이러한 초정밀 공정의 필수적인 환경 조건으로, 공기 청정도를 넘어 온도, 습도, 진동 제어까지 종합적인 환경 제어 기술이 요구됩니다.

  2. 디스플레이 픽셀 및 소재 혁신: QD-OLED의 V-스트라이프 픽셀 구조는 기존 RGB 삼원색 배열의 한계를 넘어 인간의 시각 특성을 고려한 픽셀 디자인 최적화 사례입니다. 이는 서브픽셀 렌더링 알고리즘 및 드라이빙 IC 설계와의 긴밀한 협력을 통해 사용자 경험을 개선하는 중요한 엔지니어링 도전입니다. 또한, '퀀텀 블랙'과 같은 저반사·고강도 필름 기술은 광학적 특성(반사율)과 물리적 특성(경도)을 동시에 만족시키면서 대면적 패널에 균일하게 적용해야 하는 소재 공학 및 박막 증착 기술의 정수를 보여줍니다. 퀀텀닷 소재의 장기 신뢰성 및 발광 효율 최적화 역시 중요한 연구 영역입니다.

  3. 광-전기 통합 패키징의 복잡성 증가: AI 시대의 광통신은 단순한 광 모듈을 넘어, CPO(Co-Packaged Optics) 형태로 광 부품이 로직 칩과 한 패키지 내에 통합되는 방향으로 진화하고 있습니다. 이는 열 관리, 전력 효율, 광 신호 무결성, 그리고 이종 소재 간의 미세 접합 및 정렬 등 복합적인 엔지니어링 과제를 야기합니다. 펌프레이저 패키지와 같은 핵심 광원 부품은 고출력에서도 안정적인 동작과 긴 수명을 보장해야 하며, 이를 위한 화합물 반도체 에피 성장, 레이저 다이오드 설계, 그리고 미세 광학계와의 정렬 기술이 중요합니다. 광학 설계 엔지니어, 패키징 엔지니어, 열 관리 엔지니어 간의 긴밀한 협업이 필수적입니다.

  4. 생산 인프라 및 스마트 팩토리 구축: 한미반도체의 하이브리드 본더 팩토리, 삼성디스플레이의 QD-OLED 양산 라인, 그리고 RF머트리얼즈의 펌프레이저 생산 설비 투자는 모두 첨단 생산 인프라 구축의 중요성을 강조합니다. 이는 단순한 물리적 공간 확보를 넘어, 스마트 팩토리 솔루션(예측 유지보수, AI 기반 공정 최적화, 자동화)을 도입하여 생산 효율성, 수율, 그리고 품질 관리 능력을 극대화하는 방향으로 발전해야 합니다. 이러한 투자는 미래 기술 경쟁력의 핵심 축을 담당할 것입니다.

반도체패키징 #하이브리드본딩 #HBM #QD_OLED #AI반도체 #광통신 #첨단소재 #클린룸기술 #JHubAI분석
