DGIST 주도, 양자점-2차원 반도체 하이브리드 SWIR 이미지 센서 기술 심층 분석: 자율주행 및 산업 응용 가속화 전망
[Summary: 핵심 요약]
J-Hub AI 분석 결과, 대구경북과학기술원(DGIST) 연구팀이 한국과학기술연구원(KIST), 한국재료연구원(KIMS)과의 공동 연구를 통해 차세대 근적외선(SWIR) 이미지 센서 기술을 성공적으로 개발했습니다. 본 기술은 기존 고가의 InGaAs 기반 SWIR 센서의 한계를 극복하기 위해 빛 흡수율이 뛰어난 Ag₂Te 양자점(Quantum Dot, QD)과 전하 이동도가 높은 MoS₂ 2차원 반도체를 결합한 하이브리드 구조를 채택했습니다. 특히, 이종 소재 접합면에서 발생하는 포토도핑(Photodoping) 효과를 극대화하여 7.5 × 10⁵ A/W의 높은 광응답도와 10⁹ Jones 수준의 검출도를 달성, 미약한 SWIR 신호까지 정밀하게 감지할 수 있는 탁월한 성능을 입증했습니다. 나아가 32x32 픽셀 배열의 이미지 센서를 제작하여 실제 이미지 측정을 성공적으로 수행함으로써, 저비용·대면적 구현 및 기존 CMOS 공정과의 융합 가능성을 제시하며 자율주행, 로봇, 의료 영상 등 광범위한 미래 지능형 시스템 분야에 혁신적인 솔루션을 제공할 잠재력을 내포하고 있습니다.
[Technical Deep Dive: 기술적 세부 분석]
기존 단파 적외선(SWIR) 이미지 센서는 0.9µm ~ 1.7µm 파장 대역에서 동작하며, 안개, 연기 투과 및 물질 고유의 스펙트럼 분석 능력으로 자율주행, 보안, 산업 검사 등 다양한 분야에서 핵심 기술로 부상하고 있습니다. 그러나 상용 SWIR 센서는 주로 InGaAs(인듐-갈륨-비소)와 같은 III-V족 화합물 반도체를 기반으로 하며, 이들은 고가의 재료비, 복잡한 성장 공정, 낮은 수율, 대면적 제작의 어려움으로 인해 높은 제조 단가를 초래하는 근본적인 한계점을 가지고 있습니다.
DGIST 연구팀은 이러한 도전을 해결하기 위해 혁신적인 하이브리드 광센서 아키텍처를 제안했습니다. 핵심 기술은 다음과 같습니다:
-

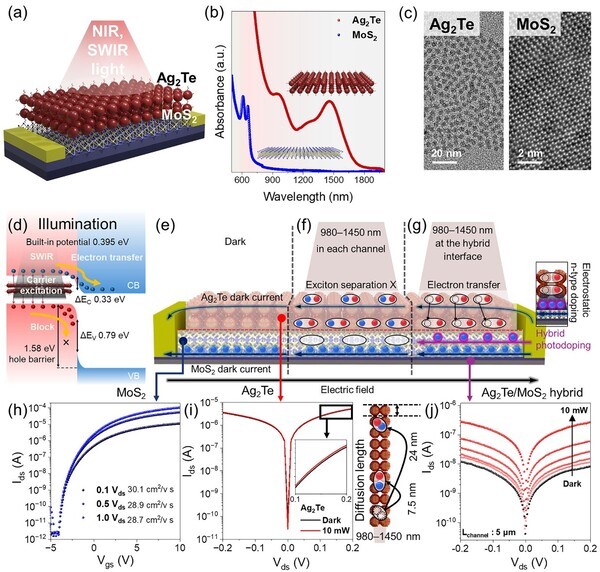

하이브리드 소재 구성:
- Ag₂Te 양자점(Quantum Dot): 탁월한 광 흡수 특성을 가진 Ag₂Te QDs는 넓은 스펙트럼 범위에서 높은 광자 흡수율을 제공합니다. 이는 SWIR 영역에서 효율적인 광-전기 변환을 위한 초석을 마련합니다. 그러나 양자점 소재는 일반적으로 전하 이동도가 느리다는 단점이 있습니다.
- MoS₂ 2차원 반도체: 몰리브데넘 이황화물(MoS₂)은 높은 전자 이동도와 얇은 두께로 인한 우수한 전계 효과 특성을 가진 대표적인 2차원(2D) 반도체입니다. 이는 양자점에서 생성된 전하를 빠르게 분리하고 전달하는 채널 역할을 수행하여 양자점의 느린 전하 이동 문제를 효과적으로 보완합니다.
-
포토도핑(Photodoping) 효과 극대화: 두 이종 소재(Ag₂Te QDs와 MoS₂)가 맞닿는 경계면에서 광 조사 시 발생하는 포토도핑 효과를 핵심적인 광신호 증폭 메커니즘으로 활용했습니다. 빛에 의해 양자점에서 생성된 전하가 MoS₂ 층으로 효율적으로 이동하게 되면, MoS₂의 페르미 준위가 변화하고 이는 전하 농도(캐리어 농도)의 변화를 유도합니다. 결과적으로 MoS₂ 채널의 전도도가 크게 증가하여, 미약한 광신호를 전기적 신호로 비약적으로 증폭시키는 효과를 가져옵니다. 이 메커니즘은 광응답도를 획기적으로 향상시키는 주된 원동력입니다.
-
성능 지표 및 검증: 개발된 센서는 다음과 같은 인상적인 성능을 달성했습니다:
- 광응답도(Responsivity): 7.5 × 10⁵ A/W. 이는 매우 낮은 광량에서도 큰 전류 응답을 생성할 수 있음을 의미하며, 센서의 탁월한 감도를 나타냅니다.
- 검출도(Detectivity): 10⁹ Jones 수준. 이는 센서가 매우 미약한 신호까지 배경 잡음으로부터 구별해낼 수 있는 능력을 정량화한 것으로, 고감도 SWIR 이미징에 필수적인 지표입니다. 이러한 성능은 기존의 InGaAs 기반 센서에 준하거나 특정 측면에서는 능가하는 수준으로, 저비용 소재 기반의 SWIR 센서로는 매우 이례적인 결과입니다.
-
CMOS 공정 호환성 및 확장성: 연구팀은 단일 소자 성능 검증을 넘어, 32x32 픽셀 어레이 형태의 이미지 센서를 성공적으로 제작하고 실제 이미지 획득을 시연했습니다. 이는 개발된 하이브리드 소재 및 구조가 기존 실리콘 CMOS(상보형 금속 산화물 반도체) 기반의 제조 공정과 융합될 수 있음을 시사합니다. CMOS 호환성은 대면적, 저비용, 고집적 센서 양산의 핵심 전제 조건으로, 상용화 가능성을 크게 높이는 중요한 진전입니다.
[Market & Industry Impact: 산업 영향도]
본 기술 개발은 SWIR 이미지 센서 시장에 패러다임 변화를 가져올 잠재력을 가집니다.
- 비용 효율성 및 시장 확장: 기존 InGaAs 센서의 높은 가격은 SWIR 기술의 적용 분야를 국방, 우주항공, 고급 산업용으로 제한해왔습니다. 양자점과 2D 반도체 기반의 저비용, 대면적 센서 기술은 이러한 경제적 장벽을 허물어 SWIR 기술의 대중화를 이끌 것입니다. 이는 자율주행차, 컨슈머 로봇, 스마트폰 통합 센서 등 대량 생산 및 비용 민감성이 높은 시장으로의 진입을 가능하게 합니다.
- 자율주행 및 로봇 산업 혁신: SWIR 센서는 안개, 연기, 눈과 같은 악천후 조건에서도 뛰어난 시야 확보 능력을 제공하며, 특정 재료의 고유한 SWIR 스펙트럼을 활용하여 물체 인식 및 분류 정확도를 높일 수 있습니다. 저비용 고성능 SWIR 센서는 자율주행 차량 및 서비스 로봇의 환경 인지 능력을 획기적으로 향상시켜 안전성과 신뢰성을 제고할 것입니다.
- 의료 및 바이오 이미징 발전: 생체 조직 내 물에 의한 흡수율이 낮아 근적외선은 인체 내부 이미징에 유리합니다. 저비용 고감도 SWIR 센서는 새로운 비침습적 진단 기술 개발 및 의료 영상 장비의 소형화와 보급화를 촉진할 수 있습니다.
- 산업용 비전 시스템 고도화: 식품 검사, 재활용 분류, 반도체 웨이퍼 검사 등 다양한 산업 분야에서 SWIR 이미징은 기존 가시광 센서로는 불가능했던 미세 결함 검출 및 물질 특성 분석을 가능하게 합니다. 본 기술은 이러한 산업용 비전 시스템의 도입 비용을 절감하고 성능을 향상시켜 생산 효율성 증대에 기여할 것입니다.
- 국가 기술 경쟁력 강화: 핵심 센서 기술의 국산화 및 선점은 글로벌 반도체 및 지능형 시스템 시장에서의 국가 경쟁력을 강화하는 데 중요한 역할을 합니다. 특히, 첨단 재료 및 소자 공정 기술의 융합을 통해 차세대 센서 분야에서 한국의 기술 리더십을 확고히 할 수 있습니다.
[Engineering Perspective: 엔지니어링 인사이트]
본 DGIST의 연구 결과는 반도체 엔지니어들에게 다음과 같은 중요한 인사이트와 향후 연구 개발 방향을 제시합니다.
- 이종 소재 인터페이스 엔지니어링의 중요성: 양자점과 2D 반도체 간의 이종 접합면에서 발생하는 포토도핑 효과는 소자 성능 향상의 핵심 동력임을 보여줍니다. 향후 연구는 이종 접합면의 물리적, 화학적 특성을 더욱 정밀하게 제어하여 전하 분리 및 이동 효율을 극대화하는 방향으로 전개될 필요가 있습니다. 계면 결함 밀도 감소, 밴드 정렬 최적화, 표면 패시베이션 기술 등이 핵심 과제가 될 것입니다.
- 재료 합성 및 성장 기술 고도화: 고품질의 Ag₂Te 양자점 및 대면적 MoS₂ 2차원 반도체 박막을 균일하게 성장시키는 기술은 상용화를 위한 필수 요소입니다. 특히, 양자점의 크기 및 분포 제어, 2D 재료의 결정성 및 도핑 제어를 통해 센서의 스펙트럼 응답 및 잡음 특성을 최적화해야 합니다.
- CMOS 통합 및 픽셀 어레이 최적화: 32x32 픽셀 어레이 시연은 고무적이지만, 실제 상용 제품은 수백만 픽셀 규모의 고해상도를 요구합니다. 이를 위해서는 픽셀 간 균일성(uniformity), 크로스토크(crosstalk) 감소, 픽셀 내 광자 흡수 효율 증대, 그리고 CMOS 판독 회로(readout integrated circuit, ROIC)와의 효율적인 통합 기술 개발이 필수적입니다. 저잡음 ROIC 설계 및 픽셀 레벨에서의 신호 처리 최적화가 중요하게 다루어져야 합니다.
- 장기 안정성 및 신뢰성 검증: 양자점 및 2D 반도체 기반 소자는 환경 요인(수분, 산소, 온도)에 취약할 수 있습니다. 장기적인 소자 안정성 및 신뢰성을 확보하기 위한 봉지(encapsulation) 기술, 패키징 기술, 그리고 다양한 환경 조건에서의 수명 평가가 선행되어야 합니다.
- 멀티스펙트럼 센싱으로의 확장: SWIR 센서의 강점은 물질 고유의 스펙트럼 정보를 제공한다는 점입니다. 본 하이브리드 플랫폼을 기반으로 다양한 양자점 소재를 활용하여 SWIR 영역 내에서도 특정 파장 대역을 선택적으로 감지하는 멀티스펙트럼(multi-spectral) 또는 하이퍼스펙트럼(hyper-spectral) 이미징 센서로의 확장 가능성이 높습니다. 이는 자율주행차의 재료 인식, 농업 분야의 작물 건강 모니터링, 보안 분야의 위변조 판별 등 고부가가치 응용 분야를 개척할 수 있습니다.
이번 DGIST 연구 결과는 단순한 기술 개발을 넘어, 차세대 SWIR 센서의 새로운 패러다임을 제시하며 미래 지능형 시스템의 발전을 가속화할 강력한 기반 기술로 평가됩니다. J-Hub AI 분석은 이러한 혁신적인 기술이 빠르게 상용화되어 글로벌 시장에 큰 파급력을 가져올 것으로 전망합니다.
