HBM 차세대 패키징 혁신: SK하이닉스의 하이브리드 본딩 통합 솔루션 도입 전략 분석
J-Hub AI 분석
[Summary: 핵심 요약]
SK하이닉스는 차세대 고대역폭메모리(HBM) 양산의 핵심 병목 현상을 해소하고 미래 AI 프로세서의 요구사항을 충족시키기 위해 첨단 하이브리드 본딩(Hybrid Bonding) 기술 도입을 가속화하고 있습니다. 기존 열압착 접합(TCB) 방식의 한계를 극복하고자 미국 어플라이드머티리얼스(Applied Materials) 및 네덜란드 BESI(BE Semiconductor Industries)와 협력하여 통합 하이브리드 본딩 장비를 선제적으로 도입하는 전략을 추진 중입니다. 이 통합 솔루션은 하이브리드 본딩의 가장 큰 기술적 난제인 웨이퍼 표면의 원자 수준 평탄화(CMP) 공정의 정밀도를 획기적으로 향상시켜, 접합 불량률을 최소화하고 수율을 극대화하는 것을 목표로 합니다. 이러한 선제적 투자는 20단 이상의 고적층 HBM5 세대에 필수적인 기술 역량을 확보하고, 빠르게 진화하는 AI 인프라 시장에서 기술 리더십을 공고히 하기 위한 SK하이닉스의 핵심 전략으로 평가됩니다.
[Technical Deep Dive: 기술적 세부 분석]
HBM은 10개 이상의 D램 다이(Die)를 수직으로 적층하여 GPU 등 AI 프로세서에 필요한 초고속, 대용량 데이터 처리 능력을 제공하는 혁신적인 메모리 솔루션입니다. 현재 주류인 HBM 양산 기술은 마이크로 범프(Micro Bump)를 이용한 열압착 접합(TCB: Thermo-Compression Bonding) 방식입니다. TCB는 미세한 금속 범프를 통해 다이 간 전기적 연결을 형성하고 물리적으로 접합하는 기술입니다.
그러나 HBM의 적층 수가 20단 이상으로 증가하고 접합 피치(Pitch)가 미세화됨에 따라 TCB 방식은 본질적인 한계에 직면하게 됩니다. 기존 TCB의 접합 간격은 20~40마이크로미터(µm) 수준으로, 이 간격에서는 범프 자체가 신호 품질 저하, 전력 효율성 감소, 그리고 발열 관리의 병목 현상을 유발하는 요인이 됩니다. 이는 궁극적으로 HBM의 성능과 신뢰성을 제한하는 결과를 초래합니다.

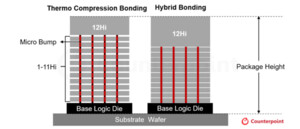

하이브리드 본딩은 이러한 TCB의 한계를 돌파하기 위한 차세대 패키징 기술로, 마이크로 범프 없이 구리(Cu) 배선과 절연막을 직접 맞붙여 연결하는 방식을 채택합니다. 이 기술은 접합 간격을 10마이크로미터(µm) 이하로 대폭 줄일 수 있어, 기존 TCB 대비 월등히 높은 대역폭과 향상된 에너지 효율을 제공합니다. 이는 고성능 컴퓨팅 및 AI 가속기 시장의 요구사항을 충족시키는 핵심 기술로 부상하고 있습니다.
하이브리드 본딩 기술의 성공적인 구현을 위한 핵심 난관은 접합 전 웨이퍼 표면을 원자 수준(sub-nanometer)으로 평탄하게 만드는 것입니다. 이를 담당하는 공정이 화학적 기계적 평탄화(CMP: Chemical Mechanical Planarization)입니다. CMP 공정 중 구리 배선 표면이 미세하게 파이는 현상(디싱, Dishing)이나 오염 입자가 잔류할 경우, 직접 접합 시 불량으로 이어져 심각한 수율 저하를 초래합니다. 기존 TCB 방식에서는 범프가 표면 편차를 어느 정도 흡수할 수 있었기에 CMP의 중요성이 상대적으로 낮았으나, 하이브리드 본딩에서는 CMP의 품질이 곧 전체 접합 공정의 수율과 최종 제품 성능을 결정하는 가장 중요한 변수로 작용합니다.
SK하이닉스가 도입하는 통합 장비는 어플라이드머티리얼스의 세계적인 CMP, 박막증착(CVD/PVD), 표면처리 기술력과 BESI의 정밀한 다이 배치 및 하이브리드 본딩 기술을 하나의 플랫폼에 결합한 것입니다. 이 통합 솔루션은 표면 연마부터 접합까지의 공정 단계 사이에서 웨이퍼/다이의 외부 노출을 최소화하여 공기 중 오염 및 공정 편차를 현저히 줄입니다. 이는 디싱 및 입자 오염과 같은 하이브리드 본딩 고유의 병목 현상을 정면으로 해소하며, 접합 정렬 정밀도와 궁극적인 수율을 동시에 높이는 것을 목표로 합니다. 이러한 공정 통합은 미세 접합 기술의 신뢰성과 효율성을 극대화하는 데 필수적인 접근 방식입니다.
[Market & Industry Impact: 산업 영향도]
AI 인프라 시장의 폭발적인 성장과 함께 NVIDIA를 비롯한 주요 AI 칩 설계사들은 HBM에 대한 더욱 높은 대역폭과 전력 효율을 지속적으로 요구하고 있습니다. 이는 차세대 HBM 기술 개발의 강력한 동인으로 작용하며, 하이브리드 본딩 기술의 중요성을 더욱 부각시키고 있습니다. SK하이닉스의 이번 통합 장비 도입은 이러한 시장의 요구에 선제적으로 대응하여 기술 리더십을 확보하려는 전략의 일환입니다.
경쟁사인 삼성전자와 마이크론 역시 차세대 HBM 양산을 위해 하이브리드 본딩 기술로의 전환을 준비하고 있습니다. 이는 하이브리드 본딩이 HBM 시장의 미래 표준으로 자리매김할 것이라는 업계의 공통된 인식을 보여줍니다. 따라서 SK하이닉스의 선제적 투자는 미래 시장에서 경쟁 우위를 점하기 위한 필수적인 행보입니다.
단기적인 관점에서는, 반도체 업계 표준 기구인 JEDEC가 HBM 높이 규격을 16단까지는 기존 TCB 방식으로도 대응할 수 있도록 완화한 점이 하이브리드 본딩의 양산 적용 시점을 다소 지연시킬 가능성도 존재합니다. 그러나 이러한 유예는 일시적인 현상으로, 기술적 한계에 기반한 본질적인 수요를 막을 수는 없습니다.
장기적으로는 하이브리드 본딩이 HBM5 세대부터 본격적인 양산에 적용될 것으로 전망됩니다. HBM5는 20단 이상의 고적층과 더욱 미세한 접합 피치를 요구하게 될 것이며, 이 시점에서는 기존 TCB 방식으로는 물리적, 전기적 한계에 도달할 수밖에 없습니다. SK하이닉스는 2029년에서 2030년 사이에 도래할 차세대 AI GPU 사이클에 맞춰 HBM5를 도입할 계획이며, 이는 하이브리드 본딩 기술 역량 확보의 중요성을 다시금 강조합니다.
전반적인 AI 인프라 투자 가속화는 메모리 수급 긴장을 2030년까지 구조적으로 지속시킬 것으로 예상됩니다. 신규 생산 클러스터 가동에 따른 공급 확대의 변곡점은 2028년으로 지목되고 있으며, 이는 HBM과 같은 고부가가치 메모리 기술 경쟁이 더욱 심화될 것임을 시사합니다.
[Engineering Perspective: 엔지니어링 인사이트]
하이브리드 본딩 기술의 성공적인 양산을 위해서는 기존 TCB 공정과 비교할 수 없는 수준의 정밀한 공정 제어 및 통합 솔루션이 필수적입니다. 엔지니어링 관점에서 핵심적인 인사이트는 다음과 같습니다.
-
초고정밀 표면 평탄화 및 클리닝: 하이브리드 본딩은 접합 전 웨이퍼 표면의 원자 수준 평탄도와 완벽한 청정도를 요구합니다. 이는 CMP 공정의 혁신을 넘어, CMP 이후의 세정 및 건조 공정에서도 나노미터 스케일의 입자 및 유기물 오염을 제어할 수 있는 새로운 기술 개발을 촉진할 것입니다. 공정 중 발생하는 디싱, 에칭, 스크래치 등의 결함을 미세하게 제어하는 기술이 수율에 결정적인 영향을 미칠 것입니다.
-
공정 통합 및 인라인 모니터링: 어플라이드머티리얼스와 BESI의 통합 장비 도입은 개별 공정 장비의 최적화를 넘어, 여러 공정을 단일 플랫폼에서 연속적으로 수행함으로써 공정 간의 웨이퍼 이송 중 발생할 수 있는 오염 및 변동성을 최소화하는 방향성을 제시합니다. 이는 각 공정 단계에서 실시간으로 웨이퍼 상태를 모니터링하고 피드백 루프를 통해 공정 파라미터를 조절하는 인라인(In-line) 계측 및 제어 기술의 중요성을 극대화합니다.
-
다이-투-웨이퍼(D2W) 및 다이-투-다이(D2D) 정렬 정밀도: 하이브리드 본딩의 핵심은 구리 배선과 절연막을 정확히 정렬하여 접합하는 것입니다. 이를 위해서는 서브마이크론(sub-micron) 수준의 정렬 정밀도가 요구되며, 이는 열팽창 계수(CTE) 미스매치, 다이 워피지(Warpage) 등을 고려한 정밀한 다이 배치 및 본딩 메커니즘 개발이 필요함을 의미합니다. 본딩 장비의 센싱 및 액추에이션 기술이 여기에 결정적인 역할을 할 것입니다.
-
열 관리 및 기계적 신뢰성: 고적층 구조에서 발생하는 열은 HBM 성능 저하의 주범입니다. 하이브리드 본딩은 직접 접합으로 열 전도 경로를 단축할 수 있는 잠재력을 가지지만, 전체 스택의 열 저항을 최소화하고 효과적인 열 발산을 위한 재료 및 구조 설계가 필수적입니다. 또한, 미세한 접합 영역에서 장기간의 열-기계적 스트레스에 대한 신뢰성을 확보하는 것도 중요한 엔지니어링 과제입니다.
-
재료 과학의 발전: 구리 및 절연막 재료의 물리적, 화학적 특성은 하이브리드 본딩의 접합 강도, 전기적 특성, 열적 안정성에 직접적인 영향을 미칩니다. 특정 공정 조건 및 환경에서 최적의 성능을 발휘하는 새로운 구리 합금 및 유전체 재료 개발이 요구됩니다. 특히, 계면에서의 접합 메커니즘을 이해하고 제어하는 것이 중요합니다.
-
수율 향상 전략: 하이브리드 본딩은 기존 패키징 대비 높은 기술 난이도를 가지므로, 초기 양산 단계에서 수율 확보가 가장 큰 도전 과제가 될 것입니다. 이를 위해선 첨단 결함 검사 및 분류(Defect Inspection & Classification) 시스템을 활용하여 불량 원인을 신속하게 파악하고, 빅데이터 분석 및 AI/머신러닝 기반의 공정 최적화 기술을 적극적으로 도입하여 수율 학습 곡선(Yield Learning Curve)을 단축해야 합니다.
SK하이닉스의 이러한 선제적 투자는 미래 HBM 기술 경쟁에서 우위를 점하기 위한 전략적 선택이며, 반도체 엔지니어들에게는 기존의 한계를 뛰어넘는 새로운 기술적 도전과 혁신의 기회를 제공하고 있습니다.
