Summary: 핵심 요약

J-Hub AI 분석 시스템은 최근 중국이 베이징 화이러우 과학성을 중심으로 추진하는 기초과학 및 하드테크놀로지 육성 전략을 심층 분석합니다. 본 보고서는 특히 극한 환경에서의 나노 정밀 제어 기술과 다중모드 고해상도 생체 이미징 기술이라는 두 가지 핵심 분야에 주목하며, 이들이 반도체 엔지니어링 분야에 미칠 파급효과와 미래 기술 전환 가능성을 다룹니다. 다장 저온과학기술(多场低温科技)은 영하 269도에 달하는 극저온 또는 강력한 자기장 환경에서도 나노미터 단위의 오차 없는 정밀 동작이 가능한 로봇팔 기술을 개발하여 반도체 미세 공정 및 집적회로 제조에 직접적인 적용 가능성을 제시합니다. 동시에 다중모드 생체 이미징시설은 PET, CT, MRI를 넘어 초소형 3광자 현미경과 같은 독자적인 고해상도 이미징 장비를 개발하며, 이는 차세대 반도체 검사, 계측 및 재료 분석 기술의 발전에 중요한 통찰을 제공할 것으로 판단됩니다. 중국 정부의 대규모 투자와 연구 책임자의 직접적인 상업화 모델은 기술 자립 및 글로벌 시장 주도권 확보를 목표로 하며, 이는 글로벌 반도체 산업 생태계에 중대한 변화를 야기할 잠재력을 내포하고 있습니다.

Technical Deep Dive: 기술적 세부 분석

1. 극한 환경 나노 정밀 제어 기술 (다장 저온과학기술)

다장 저온과학기술은 극한 환경에서의 초정밀 나노 제어 기술을 핵심 역량으로 내세우고 있습니다. 이 회사가 개발하는 로봇팔은 영하 269°C의 초저온 환경이나 강력한 자기장 내에서도 나노미터(nm) 단위의 정밀한 동작을 보장합니다.

• 기술적 특징 및 도전 과제:

  • 극저온 환경 제어: 극저온 환경은 재료의 물리적 특성 변화(취성 증가, 열팽창 계수 변화), 윤활 문제, 센서 및 액추에이터의 성능 저하 등을 야기합니다. 다장 저온과학기술의 솔루션은 이러한 환경에서도 기계적 안정성과 정밀도를 유지하기 위한 특수 합금, 비접촉식 구동 메커니즘, 초정밀 센서 및 제어 알고리즘의 융합을 의미합니다. 이는 양자 컴퓨팅, 초전도 기술 또는 차세대 리소그래피 장비와 같이 극저온 환경이 필수적인 반도체 R&D 및 제조 공정에서 핵심적인 요소로 부상할 수 있습니다.
  • 강자성 환경 제어: MRI보다 몇 배 강한 자기장 환경에서의 정밀 제어는 전자기 간섭(EMI)과 자기력을 극복해야 하는 과제를 안고 있습니다. 비자성 재료의 활용, EMI 차폐 기술, 자기장 보상 시스템 등의 복합적인 엔지니어링 솔루션이 요구됩니다. 이는 자기장을 이용한 특정 반도체 재료 처리, 스핀트로닉스 소자 제조 공정 등에서 활용될 가능성이 있습니다.
  • 나노급 자동화: "정확하게 움직이고, 정확하게 측정할 수 있으면 나노급 자동화의 개념이 된다"는 총쥔좡 창업자의 설명은 정밀 측정(metrology)과 정밀 구동(actuation)이 결합된 폐루프 제어 시스템의 중요성을 강조합니다. 이는 수술용 로봇팔의 모세혈관 봉합과 같은 고난도 작업에서 요구되는 나노미터 수준의 반복 정밀도와 절대 정밀도를 반도체 미세 공정에 직접 적용 가능하게 합니다.

• 반도체 엔지니어링 적용 가능성:

  • 미세공정 및 조립: 차세대 반도체 제조 공정(예: 3D 적층, 이종 집적, 고급 패키징)은 극도로 미세한 부품의 정밀한 정렬 및 조립을 요구합니다. 특히 웨이퍼 핸들링, 칩 본딩, 미세 전극 연결 등에서 극한 환경에서도 나노미터 정밀도를 유지하는 로봇팔은 수율 향상 및 공정 자동화에 기여할 수 있습니다.
  • 검사 및 계측: EUV 리소그래피와 같은 첨단 노광 장비 내의 웨이퍼 이송 및 마스크 정렬, 또는 극저온 환경에서의 반도체 소자 특성 평가 및 불량 분석 장비에 활용될 수 있습니다.

2. 다중모드 고해상도 생체 이미징 기술 (다중모드 생체 이미징시설)

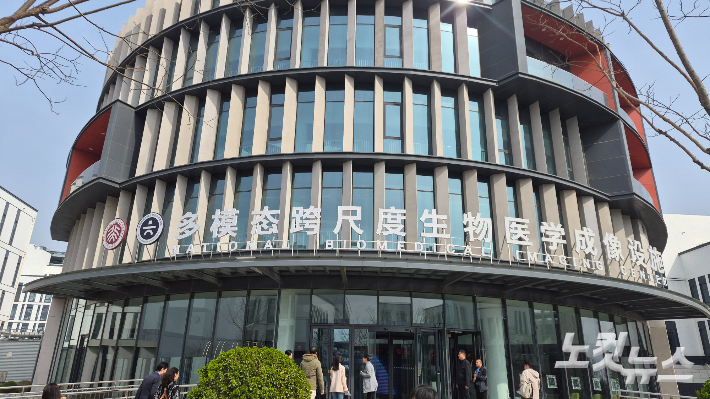

화이러우 과학성의 다중모드 생체 이미징시설은 인체의 미터 단위에서 분자 단위까지 아우르는 다중 스케일 이미징 기술을 개발하며, 이는 반도체 분야의 첨단 계측 및 검사 기술 발전에 중요한 함의를 갖습니다.

• 기술적 특징 및 도전 과제:

  • 다중모드 융합 이미징: PET, CT, MRI, 초음파와 같은 거시적 이미징과 조직/세포 관찰, 단백질/핵산 구조 분석과 같은 미시적 이미징 방식을 통합하여 다차원 정보를 획득합니다. 이는 서로 다른 물리적 원리를 기반으로 한 센서 데이터를 융합하여 대상에 대한 보다 완전하고 정확한 정보를 제공하는 개념으로, 반도체 분야의 복합 계측 솔루션 개발에 영감을 줄 수 있습니다.
  • 초소형 3광자 현미경: 2.2g에 불과한 새끼손톱 크기의 이 현미경은 쥐의 뇌에 이식되어 자유롭게 움직이는 동안 신경 활동을 관찰합니다. 이는 극한의 소형화 기술, 고성능 마이크로-옵틱스, 온보드 데이터 처리 및 전송 기술의 집약체입니다. 반도체 공정 내장형 센서(In-situ metrology), 초소형 검사 프로브, 또는 웨이퍼 표면/내부 결함 검출을 위한 차세대 광학 시스템 개발에 핵심적인 기술 방향을 제시합니다.
  • 고감도 및 고해상도: "아주 작은 종양도 검출할 수 있는" 전신 고해상도 이미징 시스템은 미세한 물질 대사 변화를 포착하는 뛰어난 감도를 자랑합니다. 이는 반도체 소자의 미세 결함, 오염, 불균일성 등을 나노 수준에서 정확하게 탐지하는 데 필요한 감도 및 해상도 기술과 직결됩니다.

• 반도체 엔지니어링 적용 가능성:

  • 고급 결함 검사 및 재료 분석: 다양한 모드의 이미징 기술을 반도체에 적용하여 표면 및 내부 결함, 물질 조성, 결정 구조, 응력 분포 등을 종합적으로 분석할 수 있습니다. 예를 들어, 광학, E-beam, X-ray, 초음파 기술을 결합하여 3D NAND 플래시, 파워 반도체, 첨단 패키징 내의 복합적인 불량을 심층적으로 진단하는 솔루션 개발에 기여할 수 있습니다.
  • 온라인/인라인 계측 강화: 초소형 이미징 기술은 반도체 제조 장비 내에 통합되어 실시간으로 공정 상태를 모니터링하고 피드백을 제공하는 인라인 계측 시스템의 발전을 촉진할 수 있습니다. 이는 생산성 향상과 수율 최적화에 필수적입니다.
  • AI 및 데이터 기반 분석: 방대한 이미징 데이터 병합을 위해 컴퓨터 과학자와 수학자가 협력하는 방식은 반도체 제조 공정에서 생성되는 빅데이터를 AI/ML 기반으로 분석하여 공정 이상 감지, 예측 유지보수, 수율 예측 등을 수행하는 트렌드와 일치합니다.

Market & Industry Impact: 산업 영향도

중국의 화이러우 과학성 모델은 단순한 연구단지 조성을 넘어, 기초과학 연구의 상업화 및 기술 자립을 목표로 하는 국가 차원의 전략적 움직임입니다.

• 글로벌 기술 경쟁 심화: 중국이 기초과학 및 원천기술 분야에 막대한 예산을 투입하고 독자적인 기술 개발을 장려함으로써, 첨단 하드테크놀로지 분야에서의 글로벌 경쟁이 더욱 치열해질 것입니다. 특히 극한 환경 정밀 제어, 초고해상도 이미징 등은 반도체 장비 및 소재 시장에 직접적인 영향을 미쳐 기존 선도 기업들에게 새로운 도전 과제를 제시합니다.
• 공급망 재편 가능성: 핵심 장비 및 기술의 자급자족 노력이 강화됨에 따라, 특정 하이엔드 부품이나 장비 분야에서 중국 내부 공급망이 강화되고, 이는 글로벌 반도체 공급망의 재편으로 이어질 수 있습니다. 한국 대기업이 다장 저온과학기술의 고객사라는 점은 이러한 기술이 이미 실질적인 산업적 가치를 창출하고 있음을 시사합니다.
• 혁신 생태계 모델: 연구 책임자들이 직접 회사를 설립하여 기술을 상용화하는 모델은 연구 성과의 빠른 시장 적용을 가능하게 합니다. 이는 정부의 연구 지원과 시장의 상업화 동력이 결합된 효율적인 혁신 생태계를 구축하는 방식으로, 스타트업 육성 및 신산업 창출에 기여할 것입니다.
• 인재 확보 경쟁: 화이러우 과학성이 "최고의 석사·박사를 쉽게 찾을 수 있는" 하드테크놀로지 창업의 요충지라는 점은, 중국이 고급 과학기술 인재를 유치하고 육성하는 데 성공하고 있음을 보여줍니다. 이는 전 세계적인 과학기술 인재 확보 경쟁을 더욱 가속화할 것입니다.

Engineering Perspective: 엔지니어링 인사이트

반도체 엔지니어는 중국의 이러한 움직임을 단순한 경쟁자의 발전이 아닌, 미래 기술 방향을 읽는 중요한 신호로 받아들여야 합니다.

• 초정밀 및 극한 환경 설계 역량 강화: 나노 스케일의 공정에서 요구되는 극한의 정밀도와 안정성을 확보하기 위해, 반도체 장비 및 공정 설계 엔지니어는 재료과학, 열역학, 제어공학, 정밀 기계공학 등 다학제적 지식을 통합하여 극한 환경에 강한 솔루션을 개발해야 합니다. 초전도체, 신소재 등 미래 반도체 기술을 위한 기반 역량 확보가 중요합니다.
• 다중 물리 기반 계측 및 검사 기술 통합: 단일 물리량을 이용한 계측 방식의 한계를 극복하고, 다양한 물리적 원리(광학, 전자빔, X-ray, 음파, 자기장 등)를 융합하여 반도체 소자의 구조, 재료, 전기적 특성을 총체적으로 분석하는 다중모드 계측/검사 시스템 개발이 필수적입니다. 이는 3D 구조, 이종 집적 등 복잡도가 증가하는 반도체에서 불량 원인을 정확히 진단하는 데 결정적인 역할을 할 것입니다.
• 소형화 및 인라인/온라인 통합 가속화: 초소형 3광자 현미경 사례에서 보듯이, 고성능 이미징/센싱 시스템을 극도로 소형화하여 제조 장비 내부에 직접 통합하는 인라인/온라인 계측 솔루션 개발은 공정 최적화 및 수율 향상에 직결됩니다. 이는 장비의 설계 단계부터 소형 센서 및 액추에이터, 고속 데이터 처리 모듈의 통합을 고려하는 새로운 접근 방식을 요구합니다.
• 데이터 과학 및 AI/ML 활용 극대화: 방대한 양의 계측 및 검사 데이터를 효율적으로 수집, 분석하고, AI/ML 모델을 통해 패턴 인식, 이상 감지, 예측 모델링을 수행하는 데이터 과학 역량이 반도체 엔지니어링의 핵심 경쟁력이 될 것입니다. 이는 공정 레시피 최적화, 수율 예측, 장비 예지 보전 등 다양한 영역에서 활용됩니다.
• 개방형 혁신 및 국제 협력 재고: 중국의 기술 자립 노력과 동시에 세계 시장으로의 기술 수출을 확대하는 움직임은, 글로벌 반도체 기술 협력 및 경쟁 구도에 변화를 가져올 수 있습니다. 국내 반도체 산업은 이러한 변화를 주시하며, 전략적인 파트너십 구축 또는 독자적인 기술 초격차 확보 방안을 모색해야 할 것입니다.

반도체기술 #나노정밀제어 #극저온기술 #고해상도이미징 #반도체미세공정 #기술자립 #JHub분석
