[Summary: 핵심 요약]

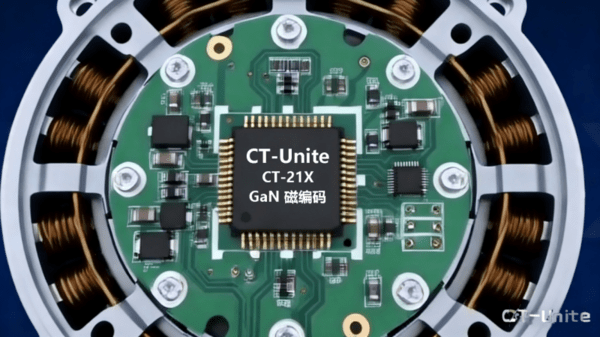

본 보고서는 중국 시티유나이트(CT-UNITE)에서 개발한 CT-21X 질화갈륨(GaN) 자기 인코딩 센서에 대한 J-Hub AI 분석입니다. 이 칩은 휴머노이드 로봇 관절용으로 세계 최초로 설계된 GaN 기반 자기 인코딩 칩으로, 기존 TMR 센서 대비 180°C의 고온 환경에서도 뛰어난 정밀도, 열적 드리프트 감소, 빠른 응답 속도 및 높은 전력 효율을 제공합니다. 이는 로봇의 고온 고장, 공간 제약, 경량화, 고정밀도 문제 해결에 기여하며, 산업용 로봇, 항공 우주 등 다양한 분야에서 신뢰성 있는 위치 센싱을 가능하게 할 것으로 기대됩니다.

[Technical Deep Dive: 기술적 세부 분석]

CT-21X 센서는 질화갈륨(GaN) 2차원 전자 가스(2DEG) 재료를 기반으로 설계되었습니다. GaN은 실리콘(Si) 기반 반도체 대비 높은 항복 전압, 우수한 열전도율, 높은 전자 이동도 등의 장점을 가지며, 이는 고온 및 고전력 환경에서의 안정적인 작동을 가능하게 합니다.

핵심 기술 특징:

• 고온 안정성: 로봇 관절은 통상 150°C ~ 180°C에 이르는 높은 온도를 발생시키는데, 기존 AMR, GMR, TMR 센서들은 이러한 환경에서 감도 저하, 정확도 감소, 온도 드리프트 증가, 수명 단축 등의 문제를 겪었습니다. CT-21X는 GaN 및 AISc N(Aluminum Scandium Nitride) 기술 아키텍처를 통해 180°C에서도 성능 저하 없이 작동하며, 내고온 온도는 250°C ~ 400°C에 달합니다. 이는 로봇의 가혹한 환경에서의 신뢰성을 획기적으로 향상시킵니다.
• 고정밀 각도 측정: 30 ~ 100 아크초(arc second)의 안정적인 각도 정확도를 구현하며, 21비트 초고해상도, 저잡음, 고정밀 ADC(Analog-to-Digital Converter)와 프로그래밍 가능한 캘리브레이션 기술을 탑재했습니다. 이를 통해 각도 오차 0.1° 이내, 응답 지연 시간 < 2μs, 대역폭 1 ~ 5MHz를 제공하여 로봇의 궤적 제어 정확도를 기존 ±0.2mm에서 ±0.05mm 수준으로 향상시킵니다. 이는 달리기, 점프, 섬세한 쥐기, 정밀 조립 등 고도의 기동성을 요구하는 로봇 작업에 필수적입니다.
• 경량화 및 집적화: GaN 기반 센서는 상대적으로 작은 면적으로도 높은 성능을 구현할 수 있어 로봇 관절의 경량화에 기여합니다. 또한, 모터 코일 근처에 단순한 방열 구조로 고밀도 집적이 가능하여 공간 제약 문제를 완화합니다.
• 자기 인코딩 센서 원리: 센서에 자석을 결합하여 회전 각도 및 위치 정보를 전기 신호로 변환하는 자기 인코딩 센서의 기본적인 원리를 따르지만, GaN 재료의 특성을 활용하여 기존 기술의 한계를 극복했습니다.

[Market & Industry Impact: 산업 영향도]

CT-21X 센서의 출시는 로봇 산업, 특히 휴머노이드 로봇 및 고정밀 산업용 로봇 분야에 상당한 파급 효과를 가져올 것으로 예상됩니다.

• 휴머노이드 로봇 발전 가속화: 인간과 유사한 복잡한 동작을 수행하는 휴머노이드 로봇은 정밀하고 신뢰성 있는 관절 제어가 필수적입니다. GaN 기반 센서는 로봇의 움직임의 자연스러움, 안정성, 그리고 작업 수행 능력을 크게 향상시킬 수 있습니다. 이는 서비스 로봇, 물류 로봇, 재난 구조 로봇 등 다양한 분야에서 휴머노이드 로봇의 실질적인 활용 가능성을 높일 것입니다.
• 산업용 로봇의 성능 향상: 정밀 부품 조립, 자동화된 제조 공정 등에서 요구되는 높은 정밀도와 빠른 응답 속도를 GaN 센서가 충족시켜 줄 수 있습니다. 이는 생산성 향상 및 불량률 감소로 이어질 수 있습니다.
• 신뢰성 있는 센싱 솔루션 제공: 항공 우주, 국방, 특수 장비 등 극한 환경에서 작동해야 하는 시스템의 경우, 기존 센서로는 감당하기 어려웠던 고온 및 고방사선 환경에서의 안정적인 위치 센싱 솔루션을 제공합니다.
• 중국 반도체 기술 자립: 중국 로봇 전문 포털에서 보도된 바와 같이, 이는 중국이 고성능 로봇 부품 분야에서 자체 기술력을 확보하고 있다는 중요한 성과입니다. 향후 글로벌 반도체 및 로봇 시장에서 중국 기업의 경쟁력이 강화될 가능성을 시사합니다.

[Engineering Perspective: 엔지니어링 인사이트]

개발 엔지니어 관점에서 CT-21X 센서의 도입은 다음과 같은 기술적 고려사항 및 기회 요인을 제시합니다.

• GaN 기반 소자 설계 및 공정 최적화: GaN 반도체 공정은 Si 공정 대비 복잡하고 높은 기술력을 요구합니다. CT-21X 센서의 성공은 GaN 2DEG 특성을 효과적으로 활용하는 소자 설계 능력과 정밀한 에피 성장 및 패터닝 공정 기술을 기반으로 합니다. 향후 GaN 기반 고성능 센서 개발에 있어 이러한 기술 노하우는 중요한 자산이 될 것입니다.
• 시스템 통합 및 캘리브레이션: 센서 자체의 성능 외에도, 로봇의 제어 시스템과의 효율적인 통합 및 정밀한 캘리브레이션이 중요합니다. 21비트 초고해상도 및 프로그래밍 가능한 캘리브레이션 기능은 시스템 엔지니어가 다양한 로봇 플랫폼에 센서를 유연하게 적용하고 최적의 성능을 도출할 수 있도록 지원합니다.
• 방열 설계의 중요성: GaN 자체의 우수한 열전도율에도 불구하고, 로봇 관절의 실제 작동 환경에서는 센서 주변의 효과적인 방열 설계가 여전히 중요합니다. 단순한 방열 구조로 집적이 가능하다는 장점은 있지만, 고출력 모터와 함께 작동하는 상황을 고려한 설계 최적화가 필요합니다.
• 새로운 애플리케이션 발굴: CT-21X 센서의 고성능은 기존 로봇 애플리케이션의 성능을 극대화하는 것뿐만 아니라, 새로운 유형의 로봇 설계 및 기능 구현을 가능하게 할 수 있습니다. 예를 들어, 극한 환경 탐사 로봇, 초정밀 의료 로봇 등 기존에는 구현이 어려웠던 분야에서의 응용이 기대됩니다.
• 경쟁 및 상호 운용성: GaN 기반 센서 시장의 성장은 필연적으로 경쟁 심화를 가져올 것입니다. 다른 재료(SiC 등)나 다른 설계 아키텍처를 가진 경쟁 솔루션과의 성능 비교 및 상호 운용성 확보는 중요한 과제가 될 것입니다.

J-Hub AI 분석은 CT-21X 센서의 기술적 혁신성이 로봇 기술의 발전을 한 단계 도약시킬 잠재력을 가지고 있음을 시사하며, 관련 기술 동향을 지속적으로 주시할 필요가 있음을 강조합니다.
