J-Hub AI 분석: 차세대 베타볼타익 전지 – 초소형·초장수명 전원 솔루션의 반도체 공학적 도전과 기회 분석
J-Hub AI 분석 시스템은 최근 급부상하고 있는 초소형 원자력 전지(Betavoltaic Cell) 기술 개발 동향에 대한 심층 분석 리포트를 제공합니다. 본 리포트는 반도체 공학적 관점에서 해당 기술의 핵심 원리, 주요 플레이어별 접근 방식, 시장 영향력 및 미래 엔지니어링 과제를 집중 조명합니다.
Summary: 핵심 요약
최근 중국의 베타볼트(Betavolt)가 50년 수명의 초소형 원자력 전지 'BV100'을 공개하며 차세대 에너지 기술 경쟁이 가열되고 있습니다. BV100은 니켈-63 동위원소와 단결정 다이아몬드 반도체를 결합하여 베타 입자를 직접 전기로 변환하는 '베타볼타익' 방식의 전지입니다. 이는 기존 리튬 배터리 대비 10배 이상의 에너지 밀도를 자랑하며 극한 환경에서도 안정적인 작동이 가능하다고 알려져 있습니다.
미국 인피니티 파워(Infinity Power)는 60% 이상의 고효율 변환 기술을, 한국의 DGIST 연구팀은 탄소-14 동위원소와 페로브스카이트 흡수층을 활용한 독자적인 베타전지 기술을 개발하며 경쟁에 참여하고 있습니다. 이 기술들은 스마트폰과 같은 대중 소비재보다는 이식형 의료기기, 심해/우주 탐사선, 초저전력 IoT 센서 등 교체가 어렵고 장수명이 필수적인 특정 분야에서 먼저 상용화될 잠재력을 가지고 있습니다. 그러나 현재까지의 전력 출력 한계, 기술적 효율성 검증의 어려움, 방사성 물질 취급 규제 및 안정적인 동위원소 공급망 확보 등 넘어야 할 산이 많습니다.
핵심적으로, 이 기술의 발전은 반도체 소재 과학, 소자 설계, 미세 공정 기술의 혁신에 크게 의존하며, 차세대 저전력 반도체 시스템의 전원 솔루션으로서 막대한 잠재력을 내포하고 있습니다.
Technical Deep Dive: 기술적 세부 분석
원자력 전지, 특히 베타볼타익 전지는 방사성 동위원소의 베타(β) 붕괴 시 방출되는 고에너지 전자를 직접 반도체 P-N 접합에 주입하여 전자-정공 쌍을 생성하고, 이를 통해 전류를 발생시키는 원리를 기반으로 합니다. 이는 열역학적 변환 단계를 거치는 열전 발전 방식과 달리 직접적인 에너지 변환을 목표로 합니다.
-

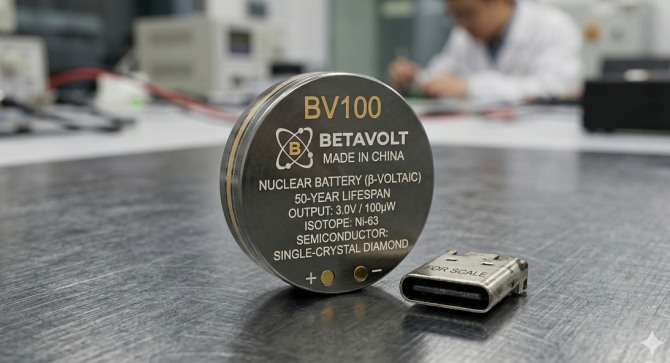

베타볼트 BV100 (중국): 니켈-63 기반 다이아몬드 반도체
- 동위원소: 니켈-63(Ni-63)은 비교적 낮은 에너지의 베타 입자를 방출하며, 100년 내외의 반감기를 가집니다. 이를 2마이크로미터(µm) 박막 형태로 가공하여 사용합니다. 낮은 에너지 베타 입자는 차폐가 용이하다는 장점이 있습니다.
- 반도체 변환층: 10µm 두께의 단결정 다이아몬드 반도체를 사용합니다. 다이아몬드는 매우 넓은 밴드갭(약 5.5eV), 높은 전하 이동도, 탁월한 열전도성, 그리고 가장 중요하게는 극심한 방사선 환경에서의 높은 안정성(radiation hardness)을 특징으로 합니다. 베타 입자가 다이아몬드 결정 내에서 효율적으로 전자-정공 쌍을 생성하고 재결합 없이 전극으로 수집되도록 하는 설계가 핵심입니다.
- 구조: Ni-63 박막을 두 층의 다이아몬드 반도체 사이에 샌드위치 형태로 삽입하여 베타 입자의 흡수율을 극대화합니다.
- 성능: 15x15x5mm 크기에서 3V 전압, 100마이크로와트(μW)의 전력을 생산합니다. 보고된 3300 MWh/g의 에너지 밀도는 3원계 리튬 배터리의 10배 이상으로, 이는 Ni-63의 긴 수명과 단위 질량당 에너지 저장 능력을 반영한 수치로 해석됩니다. 그러나 현재 효율은 5% 내외로 추정되며, 실제 출력 전력이 매우 낮다는 한계가 있습니다.
-
인피니티 파워 (미국): 고효율 전기화학적 변환
- 이 기업은 "방사성동위원소 붕괴 에너지를 전기화학적으로 변환"하여 60% 이상의 전체 효율을 달성했다고 주장합니다. 이는 직접적인 베타볼타익 변환과는 다른 메커니즘을 시사합니다. 일반적으로 '전기화학적 변환'은 고체 또는 액체 전해질을 포함하는 시스템을 의미할 수 있으며, 방사성 동위원소 열전 발전기(RTG)나 방사성 동위원소 열광전지(RTPV)와 같은 간접적인 에너지 변환 방식을 개선한 것일 가능성이 높습니다. 이 경우 반도체는 열전 소자나 광전 소자 형태로 활용될 수 있습니다. 100년 이상의 수명과 나노와트에서 킬로와트까지 스케일 조절 가능성은 다양한 응용 분야에서의 잠재력을 보여줍니다.
-
DGIST (한국): 탄소-14 기반 페로브스카이트 흡수층
- 동위원소: 탄소-14(C-14)는 약 5,730년의 매우 긴 반감기를 가져 반영구적인 전원 공급이 가능합니다. 국내 원자력 발전소 부산물로 확보할 수 있다는 점에서 공급망의 독자성을 확보할 여지가 있습니다.
- 반도체 변환층: 페로브스카이트(Perovskite)는 태양전지 분야에서 높은 효율로 주목받는 신소재입니다. DGIST는 C-14 기반 방사성동위원소 전극과 페로브스카이트 흡수층을 직접 연결한 구조를 개발했습니다. 페로브스카이트는 높은 광흡수율과 전하 분리 효율을 가지지만, 베타 입자에 대한 직접적인 변환 효율, 방사선 손상 저항성 및 장기 안정성에 대한 심층 연구가 필요합니다. 이 기술은 베타전지의 실용 가능성을 입증한 세계 최초 사례로 평가받습니다.
기술 전반의 공통적인 도전과제는 저전력 출력, 낮은 에너지 변환 효율, 방사성 동위원소의 자체 흡수(self-absorption), 그리고 방사선 환경에서의 반도체 소재의 장기적인 안정성 확보입니다.
Market & Industry Impact: 산업 영향도
원자력 전지 기술은 현재의 리튬이온 배터리가 충족시키지 못하는 특정 니치 시장에서 혁신적인 돌파구를 제공할 잠재력을 가지고 있습니다.
-
주요 응용 분야:
- 이식형 의료기기: 심장박동기, 인슐린 펌프, 신경 자극기 등 인체 내부에 삽입되어 교체가 어렵거나 위험한 기기들은 반영구적인 전원 솔루션을 통해 환자의 삶의 질을 크게 향상시킬 수 있습니다.
- 극한 환경 센서 및 장비: 심해 탐사 장비, 우주 탐사선, 원격지의 무선 센서 네트워크(IoT), 지진/환경 모니터링 장치 등 유지보수가 극도로 어렵거나 불가능한 환경에서 자율적인 장기 작동을 보장합니다.
- 초저전력 AI 장비: 배터리 교체 없이 수십 년간 작동해야 하는 초저전력 엣지 AI 디바이스 또는 국방/안보 관련 비밀 통신 장비 등.
- 마이크로/나노 전력 시스템: 기존 전원 공급이 어려운 초소형 시스템에 통합되어 새로운 기능성을 제공할 수 있습니다.
-
전략적 중요성: 에너지 자립도를 높이고, 첨단 기술 분야에서의 국가 경쟁력을 강화하는 데 기여합니다. 특히 국방 및 우주 항공 분야에서는 대체 불가능한 전원 솔루션으로 자리매김할 수 있습니다.
-
상용화 장벽:
- 규제 및 안전: 방사성 동위원소 취급 및 폐기, 대량 생산 시설에서의 안전 규제 준수는 가장 큰 허들 중 하나입니다. 대중의 방사능에 대한 우려를 해소하는 것도 중요합니다.
- 공급망: 니켈-63, 탄소-14와 같은 동위원소의 안정적이고 충분한 공급망 확보는 대량 생산의 필수 조건입니다. 특히 희귀 동위원소의 경우 국제 정치 및 경제적 요인에 의해 공급이 불안정해질 수 있습니다.
- 경제성: 현재는 소량 생산에 높은 비용이 소요되므로, 상용화를 위해서는 제조 단가를 낮추는 기술 혁신이 요구됩니다.
- 전력 출력 한계: 스마트폰과 같은 고전력 소비 기기에는 현재 수준의 마이크로와트-밀리와트(μW-mW)급 출력으로는 턱없이 부족합니다. 전력 출력 증대를 위한 기술적 진보가 선행되어야 합니다.
연구 논문 발표가 매년 8% 이상 증가하는 추세는 이 분야에 대한 학계 및 산업계의 관심이 지속적으로 증대하고 있음을 시사합니다.
Engineering Perspective: 엔지니어링 인사이트
반도체 엔지니어의 관점에서, 베타볼타익 전지 기술의 발전은 다음과 같은 핵심 영역에서의 심층 연구 및 개발 기회를 제공합니다.
-
반도체 소재 과학 및 소자 설계:
- 와이드 밴드갭 반도체: 다이아몬드, SiC, GaN 등 와이드 밴드갭 반도체는 높은 방사선 저항성과 효율적인 전자-정공 쌍 생성 및 수집에 유리합니다. 고품질 단결정 다이아몬드 및 기타 와이드 밴드갭 반도체의 대면적 성장 기술과 도핑 제어 기술은 핵심 과제입니다.
- 페로브스카이트 소재: C-14 기반 전지와 같은 새로운 조합에서 페로브스카이트의 베타 입자 변환 효율, 장기 안정성 및 방사선 유도 손상 메커니즘에 대한 이해와 제어가 필수적입니다. 페로브스카이트 소재의 결정성, 결함 밀도, 계면 특성 최적화는 전지 성능 향상에 결정적인 영향을 미칩니다.
- 박막 동위원소: Ni-63, C-14 등 방사성 동위원소의 균일하고 정밀한 박막 증착 기술은 전지의 출력 및 수명에 직접적으로 연결됩니다. 자체 흡수 손실을 최소화하면서 충분한 베타 입자를 방출할 수 있는 최적의 두께와 균일성 제어가 중요합니다.
- PN 접합 및 쇼트키 접합: 베타 입자 에너지 흡수 후 생성된 전자-정공 쌍을 효율적으로 분리하고 수집하기 위한 최적화된 PN 접합 또는 쇼트키 접합 구조 설계가 요구됩니다. 이는 불순물 도핑 농도, 접합 깊이, 캐리어 수명 및 이동도에 대한 정밀한 제어를 포함합니다.
-
미세 공정 및 패키징 기술:
- 나노 스케일 집적: 동위원소 층, 반도체 변환층, 전극 층을 나노미터 또는 마이크로미터 스케일에서 정밀하게 적층하고 패터닝하는 기술이 필요합니다. MEMS(미세전자기계시스템) 및 나노 공정 기술의 접목을 통해 소형화 및 다층 구조 구현이 가능해집니다.
- 방사선 차폐 및 열 관리: 초소형화와 동시에 내부 방사선을 안전하게 차폐하고, 전지 내부에서 발생하는 미미한 열을 효율적으로 관리하여 소자의 장기 안정성을 확보하는 패키징 기술이 매우 중요합니다. 이는 고신뢰성 밀봉(hermetic sealing) 기술과 새로운 소재의 적용을 요구합니다.
- 신뢰성 및 수명 평가: 수십 년에 이르는 장수명 전지이므로, 가속 수명 시험(accelerated life testing) 기법 개발 및 방사선 환경에서의 재료 및 소자 신뢰성 평가 프로토콜 구축이 필수적입니다.
-
시스템 통합 및 전력 관리:
- 저전력 전력 관리 IC(PMIC): 마이크로와트(μW) 수준의 매우 낮은 전력을 효율적으로 수확(energy harvesting)하고, 안정적인 전압으로 승압하여 부하에 공급하는 초저전력 PMIC 설계 기술이 필수적입니다. 이는 CMOS 기술의 극한 저전력 설계 노하우를 요구합니다.
- 무선 통신 및 센서 통합: 원자력 전지를 활용하는 초저전력 무선 센서나 이식형 기기와의 seamless한 통합을 위한 저전력 무선 통신 모듈(Bluetooth LE, LoRa 등) 및 센서 인터페이스 기술 개발이 중요합니다.
결론적으로, 베타볼타익 전지는 반도체 엔지니어에게 소재 혁신, 소자 물리학의 심화, 정밀 제조 공정, 그리고 지능형 전력 관리 시스템 통합에 이르는 광범위한 분야에서 도전과 기회를 동시에 제공하며, 미래 초저전력 자율 시스템의 핵심 동력원이 될 것으로 기대됩니다.
