Summary: 핵심 요약

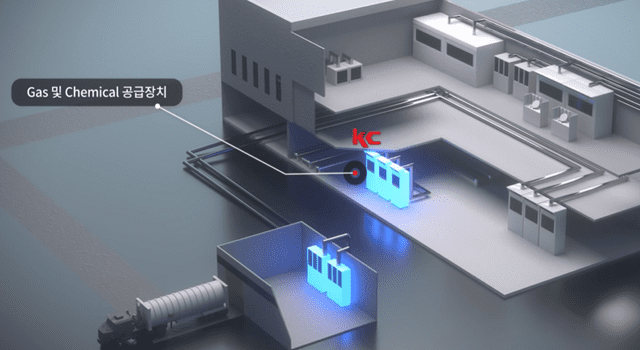

본 보고서는 반도체 공정용 가스 공급 시스템 분야의 혁신을 주도할 것으로 기대되는 SK하이닉스와 케이씨의 특허 공동 출원 현황을 분석합니다. 이번 공동 출원은 단순 부품 공급 관계를 넘어, 첨단 반도체 제조의 핵심 요소인 가스 공급의 안정성과 효율성을 획기적으로 개선하기 위한 전략적 협력의 일환으로 평가됩니다. 특히, 기존 방식의 한계를 극복하고 공정 중단 위험을 최소화하며, 실시간 데이터 기반의 정밀 제어를 통해 자원 낭비를 줄이고 ESG 경영 목표 달성에도 기여할 수 있는 지능형 가스 공급 제어 시스템의 기술적 특징을 심층적으로 다룹니다.

Technical Deep Dive: 기술적 세부 분석

이번 SK하이닉스와 케이씨의 공동 출원 특허는 크게 두 가지 핵심 기술로 구성됩니다.

1. '공급라인 압력과 유량 조절이 가능한 가스 분배장치 및 이를 이용한 통합 관제 시스템' (등록번호 10-2913807):

   • 핵심 기술: 이 특허는 하드웨어 측면에서 반도체 공정에 필수적인 가스 공급 시스템의 구조적 개선에 집중합니다. 기존의 가스 배관 시스템에 비해 대용량 버퍼 탱크(25~200A(mm)의 넓은 관경)를 중간에 도입한 것이 가장 큰 특징입니다.
   • 작동 원리: 가스 실린더가 교체될 때 발생하는 미세한 압력 변동은 반도체 공정의 수율에 치명적인 영향을 줄 수 있습니다. 본 특허의 대용량 버퍼 탱크는 이러한 압력 변동을 흡수하는 완충재 역할을 수행합니다. 이를 통해 가스 공급 라인의 압력 안정성을 유지하고, 실린더 교체 과정에서 발생할 수 있는 공정 중단 위험을 원천적으로 차단합니다. 이는 지속적인 고품질 생산을 위한 필수적인 안정성 확보 방안입니다.
   • 등록 시점: 특허 출원 후 최장 3년 이내 심사 청구가 가능하다는 점을 고려할 때, 두 기업이 이 기술의 중요성을 인지하고 등록 절차를 신속하게 진행하려는 의지를 보인 것으로 해석됩니다.

2. '공급량 제어 분배장치' (출원번호 10-2025-0204683):

   • 핵심 기술: 이 특허는 앞서 등록된 하드웨어 특허의 분할 출원으로서, 소프트웨어적 제어 알고리즘에 초점을 맞춥니다. 즉, 하드웨어와 소프트웨어의 유기적인 결합을 통해 시스템의 성능을 극대화하는 기술입니다.
   • 작동 원리: 이 기술의 핵심은 가스 실린더 소진 시점의 동기화입니다. 질량유량제어기(Mass Flow Controller, MFC)와 무게 센서가 각 가스 실린더의 잔량을 실시간으로 정밀하게 측정하고, 제어부는 이 데이터를 기반으로 각 실린더의 가스 사용량을 동적으로 조절합니다. 가스가 많이 남은 실린더는 사용량을 늘리고, 잔량이 적은 실린더는 사용량을 줄이는 방식으로 모든 실린더가 거의 동시에 소진되도록 유도합니다.
   • 기존 대비 장점: 기존 반도체 라인에서는 각 가스 실린더의 소진 시점이 불규칙하여 작업자가 수시로 현장을 방문하여 교체 작업을 수행해야 하는 번거로움이 있었습니다. 또한, 실린더 교체 시점을 맞추기 위해 잔여 가스가 남은 실린더를 미리 교체하는 비효율적인 상황이 발생하기도 했습니다. 본 특허 기술은 이러한 문제점을 해결하여 작업 효율성을 크게 향상시킬 뿐만 아니라, 불필요한 가스 낭비를 줄여줍니다.

Market & Industry Impact: 산업 영향도

이번 SK하이닉스와 케이씨의 특허 공동 출원은 반도체 산업 전반에 걸쳐 다음과 같은 중요한 영향을 미칠 것으로 예상됩니다.

• 공정 안정성 및 수율 향상: 반도체 제조 공정에서 가스 공급의 안정성은 수율에 직접적인 영향을 미칩니다. 압력 변동이나 공급 중단과 같은 문제는 미세한 결함을 야기하여 불량률을 높일 수 있습니다. 이번 특허 기술은 이러한 위험 요소를 제거함으로써 공정 안정성을 획기적으로 향상시키고, 궁극적으로 반도체 칩의 수율을 높이는 데 기여할 것입니다.
• 운영 효율성 증대 및 비용 절감: 실시간 데이터 기반의 정밀한 가스 잔량 관리 및 동기화된 실린더 교체는 현장 작업자의 투입을 최소화하고, 불필요한 자원(가스) 낭비를 줄여 운영 효율성을 극대화합니다. 이는 반도체 제조사의 생산 비용 절감으로 이어질 수 있습니다.
• ESG 경영 강화: 불필요한 가스 낭비 감소는 곧 탄소 배출량 감소와 직결됩니다. 이는 환경(Environment), 사회(Social), 지배구조(Governance)를 중시하는 ESG 경영 트렌드에 부합하는 중요한 성과를 창출합니다. SK하이닉스와 케이씨는 이번 기술을 통해 지속 가능한 반도체 생산 환경 구축에 앞장설 수 있습니다.
• 기술 표준화 및 시장 선점: 이러한 혁신적인 기술이 특허로 보호됨으로써, 향후 유사 기술 개발에 대한 진입 장벽이 형성될 수 있습니다. 또한, SK하이닉스와 같은 선도 기업이 이 기술을 적극적으로 도입하고 확산시킨다면, 향후 반도체 공정 가스 공급 시스템 분야의 기술 표준을 주도하며 시장을 선점하는 효과를 얻을 수 있을 것입니다.
• 협력 모델의 확장: 케이씨텍에 이어 지주사인 케이씨가 직접 SK하이닉스와 공동 특허 출원을 진행한 것은, 단순 부품 공급사를 넘어 솔루션 파트너로서의 위상을 강화하는 계기가 될 것입니다. 이는 향후 다른 반도체 기업과의 기술 협력에도 긍정적인 영향을 미칠 수 있습니다.

Engineering Perspective: 엔지니어링 인사이트

이번 SK하이닉스와 케이씨의 공동 특허 출원은 반도체 공정 엔지니어들에게 다음과 같은 중요한 시사점을 제공합니다.

• 하드웨어-소프트웨어 통합 제어의 중요성: 본 특허는 단순히 물리적인 장치의 개선뿐만 아니라, 이를 효과적으로 제어하는 소프트웨어 알고리즘의 중요성을 동시에 강조하고 있습니다. 최신 반도체 공정은 복잡하고 정밀한 제어를 요구하므로, 하드웨어와 소프트웨어의 유기적인 통합 없이는 최적의 성능을 달성하기 어렵습니다. 엔지니어는 하드웨어 설계와 제어 로직 개발 간의 긴밀한 협업의 필요성을 인지해야 합니다.
• 실시간 데이터 기반의 공정 최적화: 질량유량제어기(MFC)와 무게 센서를 활용한 실시간 데이터 수집 및 분석은 공정 가스 관리에 있어 새로운 패러다임을 제시합니다. 엔지니어는 이러한 데이터를 기반으로 공정 변수를 실시간으로 조정하고 최적화하는 기술에 대한 이해를 높여야 합니다. 이는 예측 유지보수, 이상 감지, 공정 불확실성 감소 등 다양한 측면에서 활용될 수 있습니다.
• 압력 제어 기술의 정밀도 향상: 반도체 공정에서 가스 압력의 미세한 변동은 심각한 수율 저하를 초래할 수 있습니다. 대용량 버퍼 탱크와 같은 구조적 설계와 정밀한 제어 알고리즘은 이러한 압력 변동을 최소화하는 데 핵심적인 역할을 합니다. 압력 센서의 정밀도, MFC의 응답 속도, 제어 루프의 안정성 등 관련 엔지니어링 요소에 대한 깊이 있는 이해가 요구됩니다.
• ESG 경영과 엔지니어링의 융합: 환경 규제 강화와 기업의 사회적 책임에 대한 요구가 높아짐에 따라, 엔지니어링 솔루션 또한 지속 가능성을 고려해야 합니다. 본 특허에서 보여준 자원 낭비 최소화 및 탄소 배출 저감 노력은 엔지니어링 설계 및 운영에 있어 ESG 가치를 적극적으로 반영해야 함을 시사합니다.
• 협업 및 오픈 이노베이션의 중요성: 선도 기업 간의 공동 특허 출원은 기술 발전의 속도를 가속화하고 혁신적인 솔루션을 시장에 조기에 선보일 수 있게 합니다. 엔지니어는 자사 기술 개발뿐만 아니라, 외부 파트너와의 협력을 통해 시너지를 창출하는 오픈 이노베이션 전략의 중요성을 인식하고, 관련 기술 동향을 지속적으로 파악해야 합니다.

본 보고서가 SK하이닉스와 케이씨의 혁신적인 기술 개발 동향을 이해하고, 반도체 공정 엔지니어링 분야의 미래 전략 수립에 유용한 정보가 되기를 바랍니다.
